一、概述

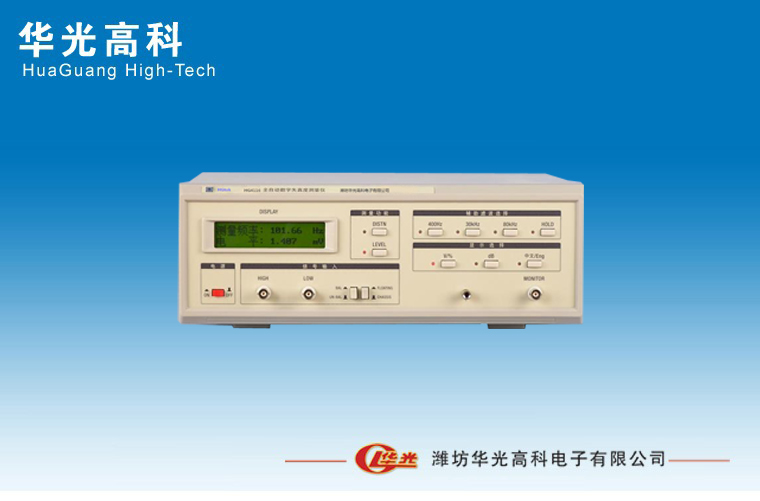

    HGSZ8116型低失真度測量儀是華光高科推出的新型全自動數字化的儀器，是根據當前科研、生產、計量檢測、教學和國防等用戶實現快速精確測量的迫切需要而設計的。最小失真測量達到0.01%，它是一臺性能/價格比較高的智能型儀器。
    被測信號的電壓、失真、頻率全部集中在一塊LCD液晶屏上自動顯示，采用了真有效值檢波，電壓測量可在輸入電壓300μV～300V，頻率10Hz～550kHz內實現全自動測量；失真度測量可在輸入電壓300mV～300V，頻率10Hz～110kHz內全自動測量，失真測量范圍為100%～0.01%。該儀器具有平衡和不平衡輸入電壓和失真測量的功能。幅度顯示單位可為V、mV、dB，失真度顯示單位可選擇%或dB。該儀器內設400Hz高通、30kHz和80kHz低通濾波器，方便用戶使用。
    該儀器是一臺具有全自動測量信號電壓、頻率和信號失真等多種功能的新一代智能型儀器，也是當前在信號失真測量領域國內較高水平的一種全數字化、全自動、多功能型的智能化儀器。
二、主要特征
1．具有全自動失真度測試功能，內部自動校準,自動跟蹤濾波。
2．可測量的最小失真度≥0.01%
3．設置了 30kHz，80kHz低通濾波器，降低了寬帶非諧波（例如噪聲）的影響，使測量低頻段信號的諧波失真時更精確。
4．提高了測量信號失真時輸入信號的電壓范圍：300 mV～300V。
5．具有測試平衡信號或不平衡信號的功能。
6．增設了頻率計數功能，被測信號頻率可直接由LCD液晶屏精確顯示。
7．保留了示波器輸出監視插孔，方便使用者觀察被測信號的波形，以及小失真信號測量時的整機濾諧狀態。
8．陷波網絡濾除特性可達90dB～100dB。
9．采用高精度真有效值檢波器檢波，有效減少檢波誤差。
三、基本工作特性指標
1．失真度測量

1）頻率范圍： 不平衡： 10Hz～110kHz

平  衡： 20Hz～40kHz

2）輸入信號電壓范圍： 300mV～300V

3）失真度測量范圍：

輸入電壓300mV～300V：

10Hz～100kHz：100%～0.01%，100kHz～110kHz：100%～0.03%

4）準確度： 20Hz～20kHz ± 0.5dB

10Hz～110kHz ± 1dB

5）殘余失真和噪聲（ >1Vrms輸入時）：

20Hz～20kHz：≤0.0058% ；10Hz～50kHz：≤0.0088%

50kHz～100kHz：≤0.0098% ；100kHz～110kHz：≤0.013%

6）%顯示分辨率： 10%～100%： 0.01%

1%～9.99%： 0.001%

1%以下： 0.001%

7）dB顯示分辨率：0.01dB

2．AC電壓測量：

1）電壓測量范圍： 300μV～300V

2）頻率范圍： 不平衡： 10Hz～550kHz

平  衡： 20Hz～40kHz

3）以1kHz為基準的頻響：

不平衡： 20Hz～20kHz ≤±0.5dB

10Hz～100kHz ≤±1dB

100kHz～550kHz ≤±1.5dB

平 衡：  20Hz～30kHz ≤± 1dB

        30kHz～40kHz ≤± 1.5dB

4）電壓表準確度：(以1kHz為基準)±3%，固有噪聲≤50μV

5）電壓表有效值波形誤差：≤3%（輸入信號波峰因數≤3時）

6）顯示分辨率： 100V以上： 100mV      10V以上： 10mV

1V以上： 1mV      100mV以上： 0.1mV

10mV以上： 0.01mV     1mV以上： 0.001mV

1mV以下： 0.0001mV

3．頻率測量：

1）電壓測量時頻率范圍： 10Hz～550kHz，輸入信號≥5mV

2）失真測量時頻率范圍： 10Hz～110kHz，輸入信號≥50mV

3）準確度：0.1%±2個字

4.本儀器定義0dB=1Vrms(測量功率時0dBm=0.7745V,即1mW在600Ω上的功率，所以只需在當前dB讀數上加2.22即為dBm值)，dB顯示分辨率：0.01dB。

5．輸入阻抗：100kΩ//100pF（平衡、不平衡）

6．電源電壓：220V ± 10%，50Hz± 2Hz

7．功率消耗：約20VA

8．儀器的工作環境條件為Ⅱ組

9．體積：350(W)mm X 120(H)mm X 340(D)mm

10．重量：約5kg
