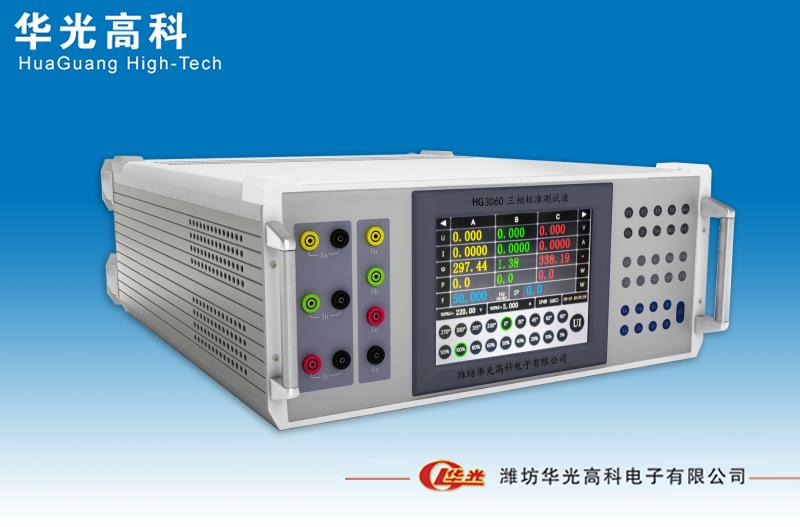

產品名稱： HG3060A-1三相交流標準源 品　　牌： 華光高科 價　　格： 0.00元 產　　地： 山東濰坊 網　　址： www.wfhg.com.cn 產品制造： 濰坊華光高科電子有限公司 熱線電話： 13806491159 數　　量： 1000 熱線電話： 0536-8222888　8236921 銷售區域： 亞洲地區 地　　址： 山東省濰坊市奎文區濰州路1088號

　產品詳情

一、 產品概述

尊敬的用戶，非常歡迎您選購我們的HG3060A-1型三相交流標準源產品，該產品可以產生幅度可調、相位可調、頻率可調、功率穩定的三相標準工頻電壓、電流信號。

本產品主要用于電能表、電壓表、電流表、相位表、頻率表、功率表、功率因數表等電力電測數字儀表的測試和檢定，以及儀用電壓互感器、電流互感器、鉗形電流互感器等電量傳感器的測試和檢定，電壓變送器、電流變送器、功率變送器、功率因數變送器、頻率變送器等電量變送器的測試和檢定；無功補償控制器、電力數據采集器、電能表現場校驗儀、電力參數測試儀、電壓監測儀、配電負荷監測儀、多功能電力儀表、負荷管理終端、失壓失流計時器、配電自動化終端等儀器設備的測試和檢定。

本電源產品應用高精度采樣技術，并結合最新數字信號處理方法等技術設計而成。技術先進，性能優良，體積小，重量輕，攜帶方便，既可用于實驗室，也可以現場使用。我們相信您會對使用這款高品質的電源產品感到滿意的。

在使用該產品之前，請?jiān)敿?xì)閱讀本使用說明書。以下是使用該產品時的注意事項：

       1、電壓、電流正在輸出時請不要關機，不要復位，特別是當高電壓、大電流正在輸出時，請先通過操作按鍵關閉信號輸出，然后再關閉儀器供電電源。

2、電壓輸出不得短路，電流輸出不得開路；操作者啟動輸出電壓信號、電流信號之前，應確保外部連線正確無誤，外接連線部分不能有裸露。暫時離開時請關閉信號輸出。

3、使用本產品時，請務必保證儀器接地良好。

4、在測量或校驗前, 務必將本儀器預熱10分鐘，否則指標可能會受影響。

5、未經本公司允許，請不要擅自打開儀器，內有高壓，防止觸電。

6、違反上述注意事項所引起的一切后果本公司概不負責。

二 、主要功能和特點

1、三相電壓、電流、相位、功率、功率因數和頻率均為高精度、高穩定度標準信號輸出，軟件閉環。

2、可輸出0-31次諧波。

3、三相電壓之間、各相電壓和電流之間的相位均可360°調節。

4、儀器配備觸摸屏、旋轉編碼器、面板按鍵，具備多種操作方式。

5、具有三路電能脈沖輸入輸出接口，可以同時校驗三塊單相或三相電能表誤差。

6、具有電能表走字試驗功能。

7、儀器配備有RS232接口和RS485接口，可以通過上位機進行整機操作，通訊協議開放。

8、配備有外控開關接口，可外接腳踏開關控制信號的啟停。

9、三相電壓通道具有優秀的電容負載驅動能力。

10、采用800×600 TFT彩色液晶顯示屏，所有電參數一屏顯示，并有向量圖顯示功能。

11、當電壓短路、電流開路或接線錯誤時，可自動停止輸出并伴有聲光報警。

12、采用先進的功放技術，可靠性、穩定性大大提高。

  三、主要技術指標

1、交流電壓輸出

量程：380V、220V、100V、57.7V ；  調節范圍：(0-120)%RG    調節細度：0.01%RG；                準確度：  0.1%RG

穩定度：≤0.02%/3min；             輸出功率：每相20VA

滿負載調整率：0.05%RG；          失真度：≤0.2%（非容性負載）

2、交流電流輸出

量程： 20A、5A、1A、0.2A；         調節范圍:  (0～120)%RG      調節細度:  0.01%RG；                準確度： 0.1%RG

 穩定度：  ≤0.02%/3min；              輸出功率：每相20VA

滿負載調整率：0.05%RG；             失真度：≤0.2%（非容性負載）

3、 有功功率:   準確度：0.1%RG       穩定度：0.05%RG/3min

4、 相  位：     0°～359.99° ；   調節細度： 0.01°；   準確度： 0.05°；

5、  頻  率：   40Hz～70Hz；   調節細度0.001Hz ；  準確度： 0.005Hz；

6、  功率因數：  -1～0～+1 ；    調節細度： 0.001  ；   準確度： 0.005；

      7、諧波輸出：      諧波次數：2-31次  諧波含量設置范圍：0～40%

                        諧波含有率設置準確度：   設置值±0.1%

8、環境條件：    工作環境溫度： 0℃～40℃;     相對濕度： ≤85%

                 工作電源： AC220V±15%，     最大功耗400VA

9、規格與重量：    尺寸：449mm×455mm×177mm    重量： 18Kg
