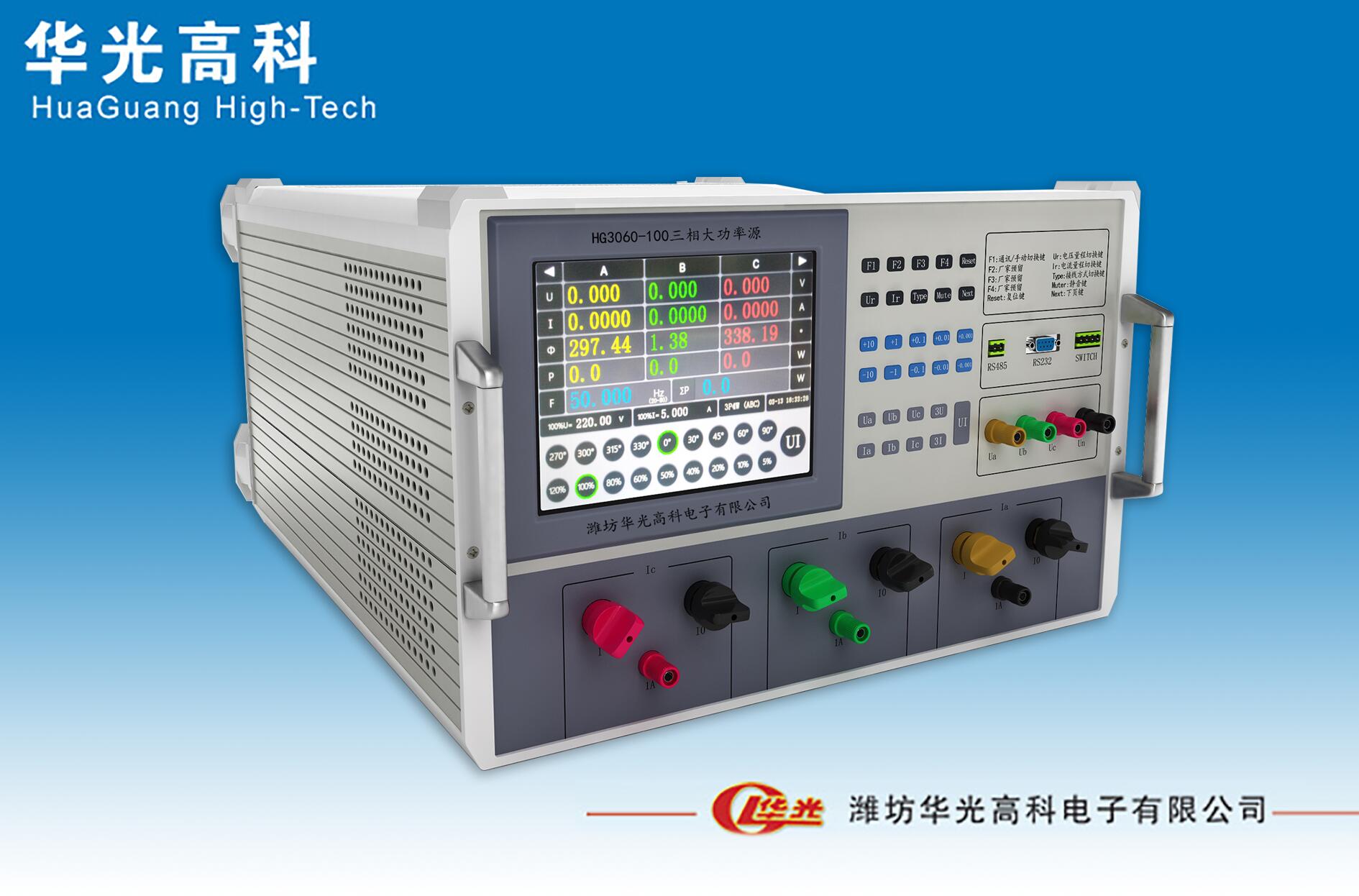

HG3060A-2型三相交流標準源

一、 產品概述

尊敬的用戶，非常歡迎您選購我們的HG3060A-2型三相交流標準源產品，該產品可以產生幅度可調、相位可調、頻率可調、功率穩定的三相標準工頻電壓、電流信號。

主要用于電能表、電壓表、電流表、相位表、頻率表、功率表、功率因數表等電力電測數字儀表的測試和檢定，以及儀用電壓互感器、電流互感器、鉗形電流互感器等電量傳感器的測試和檢定，電壓變送器、電流變送器、功率變送器、功率因數變送器、頻率變送器等電量變送器的測試和檢定；無功補償控制器、電力數據采集器、電能表現場校驗儀、電力參數測試儀、電壓監測儀、配電負荷監測儀、多功能電力儀表、負荷管理終端、失壓失流計時器、配電自動化終端等儀器設備的測試和檢定。

本電源產品應用高精度采樣技術，并結合最新數字信號處理方法等技術設計而成。技術先進，性能優良，體積小，重量輕，攜帶方便，既可用于實驗室，也可以現場使用。我們相信您會對使用這款高品質的電源產品感到滿意的。

在使用該產品之前，請?jiān)敿?xì)閱讀本使用說明書。以下是使用該產品時的注意事項：

     1、電壓、電流正在輸出時請不要關機，不要復位，特別是當高電壓、大電流正在輸出時，請先通過操作按鍵關閉信號輸出，然后再關閉儀器供電電源。

2、電壓輸出不得短路，電流輸出不得開路；操作者啟動輸出電壓信號、電流信號之前，應確保外部連線正確無誤，外接連線部分不能有裸露。暫時離開時請關閉信號輸出。

3、使用本產品時，請務必保證儀器接地良好。

4、在測量或校驗前, 務必將本儀器預熱10分鐘，否則指標可能會受影響。

5、未經本公司允許，請不要擅自打開儀器，內有高壓，防止觸電。

6、違反上述注意事項所引起的一切后果本公司概不負責。

二、主要功能和特點

1、可輸出高穩定度、高準確度的三相工頻電壓、電流、相位、頻率、功率、功率因數信號。

2、可輸出2-51次諧波信號。諧波次數、諧波含有率、諧波相位可任意組合疊加輸出。

3、電壓、電流、相位、頻率等電參數均可在量程調節范圍內任意設置，任意調節。

4、豐富的電壓、電流、相位、功率因數試驗點設計，使得操作更加便捷高效。

5、高達32項電參數精確測量，大屏幕彩色液晶直觀顯示，更有精美向量圖相配，令使用體驗幾近完美。

6、具有三路電能脈沖輸入輸出接口，同時校驗三塊單（三）相電能表誤差，可作為電能表檢定裝置使用。

7、具有電能表走字試驗功能。有功電能、無功電能、視在電能均可走字。

8、具有超強的電容負載驅動能力，可滿足各種性質負載要求。

9、儀器配備觸摸屏、面板按鍵、調節旋鈕，多種操作方式，適合不同操作習慣。

10、儀器配備RS485接口和RS232接口，可以通過上位機進行整機操作，通訊協議完全開放，方便用戶進行二次開發。

11、儀器配備外控開關接口，可外接腳踏開關控制信號的啟停，特別適合生產部門使用。

12、采用軟件和硬件雙重閉環技術，確保輸出的標準信號超乎想象。

13、采用成熟的功放技術、科學的裝配工藝，可靠性、穩定性大大提高。

14、當電壓短路、電流開路或接線錯誤時，可自動停止輸出并伴有報警窗及聲音提示。完善的故障保護功能，讓用戶盡可放心大膽使用。

三、主要技術指標

1、交流電壓輸出

量程RG：380V、220V、100V、57.7V

調節范圍：(0～120)%RG            調節細度：0.01%RG

準確度：0.05%RG             穩定度：≤0.02%/3分鐘

輸出功率：每相20VA         滿負載調整率：0.02%RG

失真度：≤0.1%（非容性負載）

2、交流電流輸出

量程RG：20A、5A、1A、0.2A

調節范圍: (0～120)%RG         調節細度: 0.01%RG

準確度：0.05% RG          穩定度：≤0.02%/3分鐘

輸出功率：每相20VA       滿負載調整率：0.02%RG

失真度：≤0.1%（非容性負載）

3、相位

調節范圍: 0°～359.999°   調節細度：0.001°

準確度：0.02°

4、頻率

調節范圍：40Hz～70Hz；    調節細度：0.0001Hz

準確度：0.001Hz

5、有功功率

準確度：0.05%RG

穩定度：≤0.05%/3分鐘

6、功率因數

調節范圍：-1.0～0～+1.0        調節細度：0.0001

準確度：0.001

   7、諧波輸出

        諧波次數：2-51次           諧波含有率設置范圍：0～40%

        諧波含有率設置準確度：設置值±0.1%

8、環境條件

工作環境溫度： 0℃～40℃

相對濕度： ≤85%

     工作電源： AC220V±15%，最大功耗400VA

9、外觀尺寸及重量

外觀尺寸：449mm×455mm×177mm

重量： 18Kg
